Dettagli:
Termini di pagamento e spedizione:
|
nome: | Proiettore di profili orizzontali | Schermo del proiettore: | 300 mm |
---|---|---|---|
Lente facoltativa: | 10X, 20X, 50X, 100X | Risoluzione: | 0.5μm |
Viaggio di asse di X.Z (millimetri): | 10X, 20X, 50X, 100X | Garanzia: | 1 anno |
Evidenziare: | automated optical comparator,horizontal optical comparator |

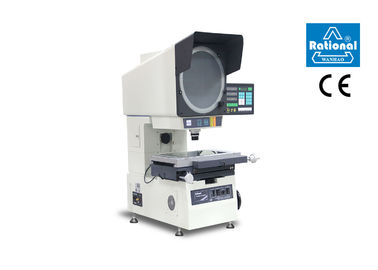

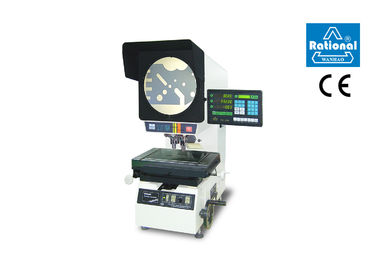

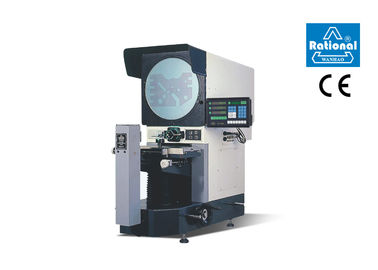

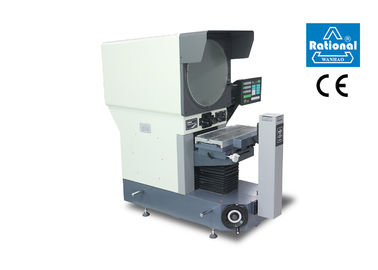

Il comparatore ottico orizzontale professionale di Digital lungamente ha progredito una garanzia da 1 anno
Riassunto di prodotto:
Il proiettore di profilo orizzontale, uno strumento di misura ergonomico con la struttura meccanica affidabile e l'ingrandimento di alta precisione, possono in modo efficace ed efficiente ispezionare il profilo, sezionare, sorgere ed il profilo del pezzo in lavorazione complicato.
Questo strumento, che integra le ottica, macchinario ed elettronica, può sufficientemente effettuare la misura diretta e misura comparativa per il pezzo in lavorazione misurato, come timbratura delle parti, ingranaggio, filo e fresa, ecc. È ampiamente usato nei campi di fabbricazione a macchina, di elettronica, della muffa, del metro, ecc.
Specifiche:
Modello | CPJ-4025W | |||||
Viaggio dell'ascissa (millimetro) | 250 | |||||
Viaggio dell'asse y (millimetro) | 150 | |||||
Dimensione del Worktable (millimetro) | 450×200 | |||||
Gamma dell'oscillazione | ±15° (può essere su ordine a ±25°) | |||||
Risoluzione (μm) | 0,5 | |||||
Errore di indicazione (millimetro) | X, asse y: (2.5+L/100). Z-asse: 3.5+L/50 (L è la lunghezza dell'oggetto misurato. Unità: millimetro) | |||||
viaggio di Z-asse (millimetro) | 100 (messa a fuoco) | |||||
Peso (chilogrammo) | 240 | |||||
Dimensione (millimetro) | 1215×646×1210 | |||||
Projectorscreen | Dimensione (millimetro) | Ф 400 | ||||
Gamma rotatoria | 0~360° | |||||
Risoluzione | 1' o 0.01° | |||||
Lente (CPJ-4025W) | Ingrandimento | 5× (facoltativo) | 10× (standard) | 20× (facoltativo) | 50× (facoltativo) | 100× (facoltativo) |
Campo visivo (millimetro) | Ф80 | Ф40 | Ф20 | Ф8 | Ф4 | |
Distanza di funzionamento (millimetro) | 93,7 | 103,9 | 95,1 | 65,7 | 35,0 | |
Sistema di elaborazione dati | DRO multifunzionale DC-3000 | |||||
Illuminazione | Trasmissione: Lampada dell'alogeno 24V/150W. Riflessione: Lampada dell'alogeno 21V/150W. | |||||
Accessori | Stampante, rivelatore del bordo, software di misurazione M2D-CPJ, ecc. | |||||
Alimentazione elettrica: CA 100-240V 50/60Hz. Potere totale: 450W |
I nostri servizi
Razionale è commesso ad offrire i prodotti di qualità premio ed i servizi soddisfacenti ai nostri clienti. Osserviamo il servizio di dopo-vendita con l'importanza che merita.
Se state avvertendo un problema, lasci la nostre conoscenza del prodotto ed esperienza collettiva minimizzare il vostro inconveniente.
Vi offriamo il supporto, i servizi di misura, la manutenzione, le riparazioni, gli aggiornamenti e le modifiche start-up. Potete contare su noi.
Ci dedichiamo a fornire il supporto tecnico ed i servizi continui incluso ma non limitato ai seguenti:
1. controllo dei processi e potenziamento.
2. addestramento e miglioramento del macchinario.
3. macchinario, metrologia, vendite e servizi.
4. riparazione di manutenzione dello specialista e rinnovamento.
5. consulenza e servizi di consulenza.
6. Supporto tecnico online.
7. Servizio in loco di dopo-vendita e di addestramento dai nostri distributori commerciali universalmente.
I nostri servizi di sostegno sono pricipalmente sul proiettore di profilo, il video sistema di misurazione (VMS), il sistema di misurazione coordinato (CMS), lo strumento Presetter, l'interferometro della luce bianca, lo strumento di misura di altezza, la scala lineare, la lettura di Digital, IC, misurante il software.
